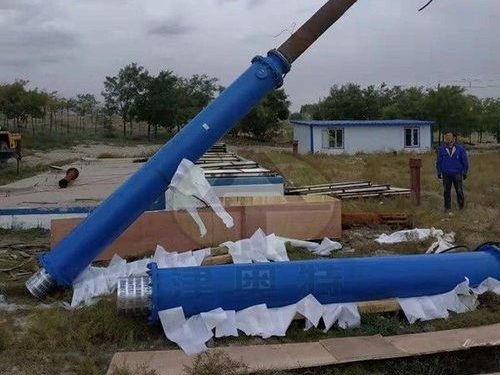

1、產品用途及主要特點
1.1 QJX系列下吸式潛水電泵是奧特泵業***新研制、開發的新型提水機械，廣泛用于河流、湖泊取水；礦山給排水；城鎮自來水系統新建或改造及各種區域性二次供水系統。
1.2 QJX系列下吸式潛水電泵采用一體化設計，整體結構好，安裝維護簡便，機械效率高，節能效果明顯，運行成本低、穩定。
1.3 QJX系列下吸式潛水電泵流量范圍20-2500m³/h，水泵部分為分段多級，揚程范圍17-300m，基本參數選取范圍廣泛，能充分滿足使用要求。
1.4 電機采用動態水套冷卻結構，散熱條件好，能有效延長電機使用壽命。
1.5 不需要建造二次加壓泵房和固定式起吊設備，節省占地面積大幅度減少了土建配套設備的投資等優勢。
1.6 設備潛水運行，沒有運行噪音和漏水漏油現象，不對環境造成任何污染，且便于隱蔽、便于和諧周邊景觀。
2、產品結構說明
2.1 QJX系列下吸式潛水電泵是由潛水泵、潛水電機、散熱套筒、輸水短管、泵座和附件組成，水泵、電機的全部支承均為水潤滑滑動軸承，特別適用前述使用環境且工作能力。
2.2 潛水電機內部充水，外部為動態冷卻水套，熱傳遞效率高，散熱效果好，可有效延長電機維護周期和使用壽命。
2.3 水泵部分為分段多級型式，適用揚程17-300m，使用環境廣泛；葉輪、導殼的過流部分為混流型，水力效率高，流量范圍20-2500m3/h。
2.4 電泵***下端為吸水部分，且潛水運行，避免了因進水部分漏氣造成電泵不能上水和正常工作的常見故障，簡化了安裝工藝，降低了安裝成本，同時簡化了電泵啟動、運行的工藝操作規程。
3、使用條件
3.1 使用電壓380V（偏差不超過±5%），頻率50HZ（偏差不超過±1%）的三相交流電源。
3.2 電機內腔必須充滿蒸餾水（或潔凈清水）。
3.3 下吸泵完全潛入水中。
3.4 水溫不高于20℃。
3.5 水中固體顆粒含量按重量比不得大于0.01%。
3.6 水中酸堿度PH值為6.5-8.5。
3.7 水中硫化氫的含量不大于1.5mg/L。
3.8 水中氯離子的含量不大于400mg/L。
4、技術規范
4.1 QJX系列下吸式潛水泵為潛水運行，吸入端在機組下端，規格型號見附表1。

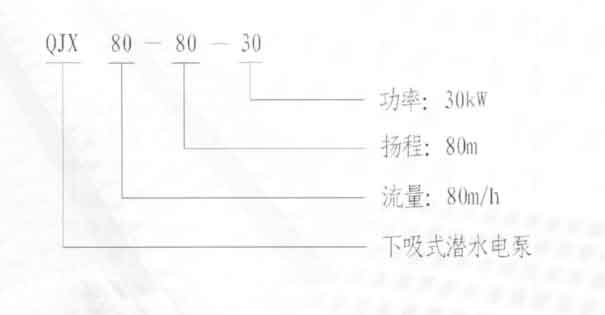

4.2 型號說明
4.3 下吸式潛水電泵配套電機為潛水式三相交流異步電動機，額定電壓380V，額定頻率50HZ，同步轉速3000r/min，工作方式為連續工作制。
5、結構說明
QJX系列下吸式潛水電泵由泵工作部分、潛水電機、散熱套筒、出水段、泵座、電纜、閥門、控制柜等組成，泵與電機由連接法蘭、聯軸器連接，潛水運行。
5.1 泵工作部分由葉輪、導殼、泵軸、錐套、導軸承、進水過濾底座等組成。

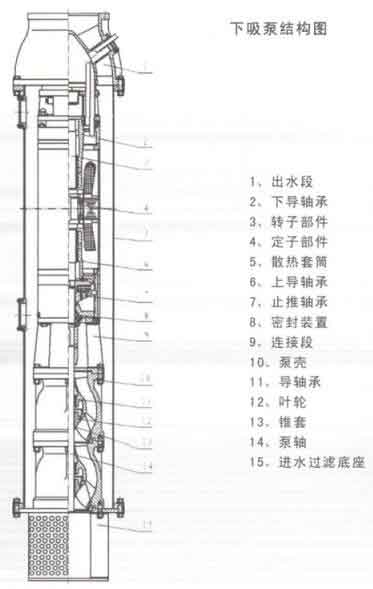

5.2 潛水電機由定子部件、轉子部件、上導軸承、下導軸承、止推軸承、連接部分、密封裝置等組成。（見結構圖）
5.3 散熱套筒具有輸水、電機冷卻兩種功能。

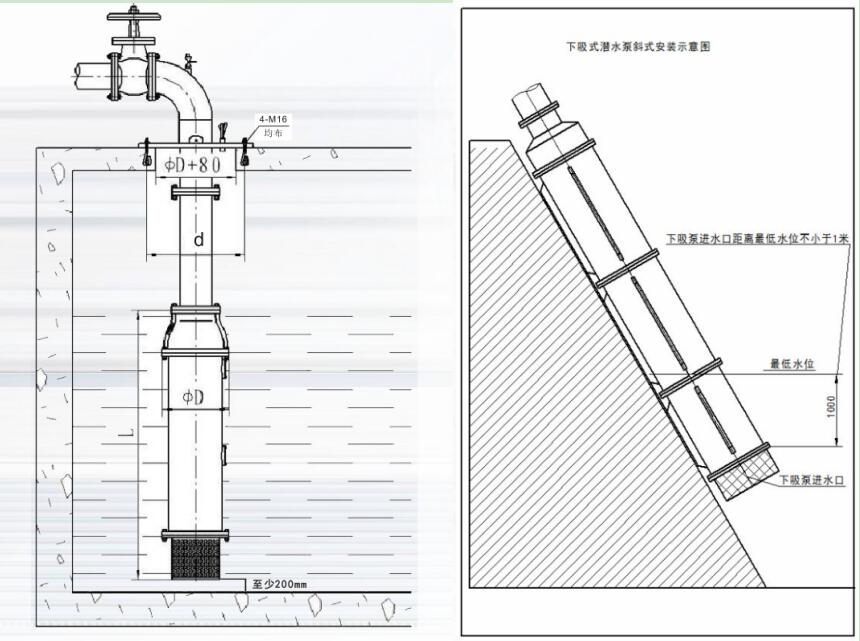

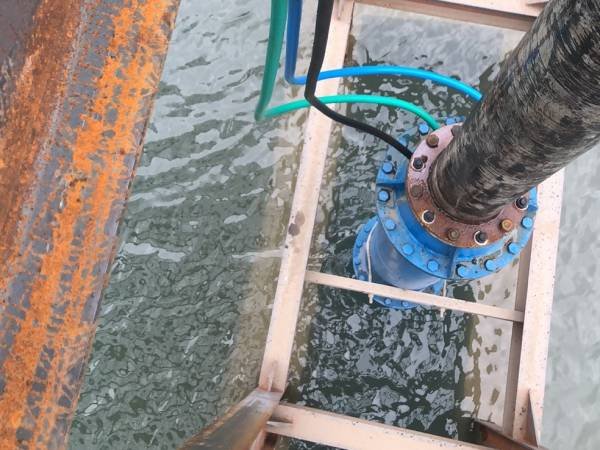

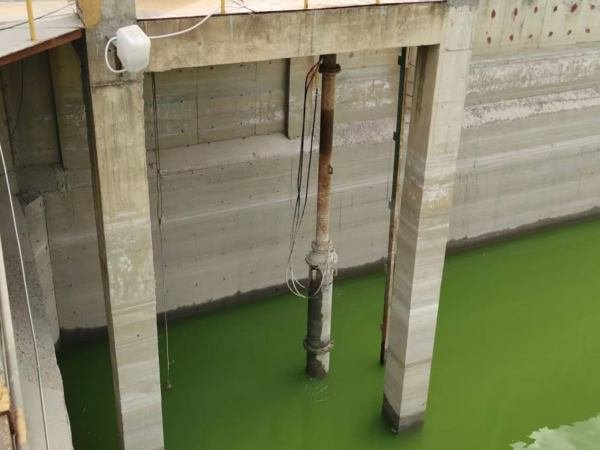

6、QJX型下吸式潛水電泵安裝形式
